194 Auto Suspension and Steering
Gearbox
housing
Sector
Upper chamber
Oil pressure supply port
Oil return port
Torsion bar
Stub shaft
Torsion bar
pin
Adjuster plug
Worm shaft
Lower
chamber
Rack-piston nut
A
Lower
chamber
Gearbox housing
Oil pressure supply port
Oil return port
Torsion bar
Stub shaft
Torsion
bar pin
Adjuster plug
Worm shaft
Rack-piston
Sector
Upper
chamber
B

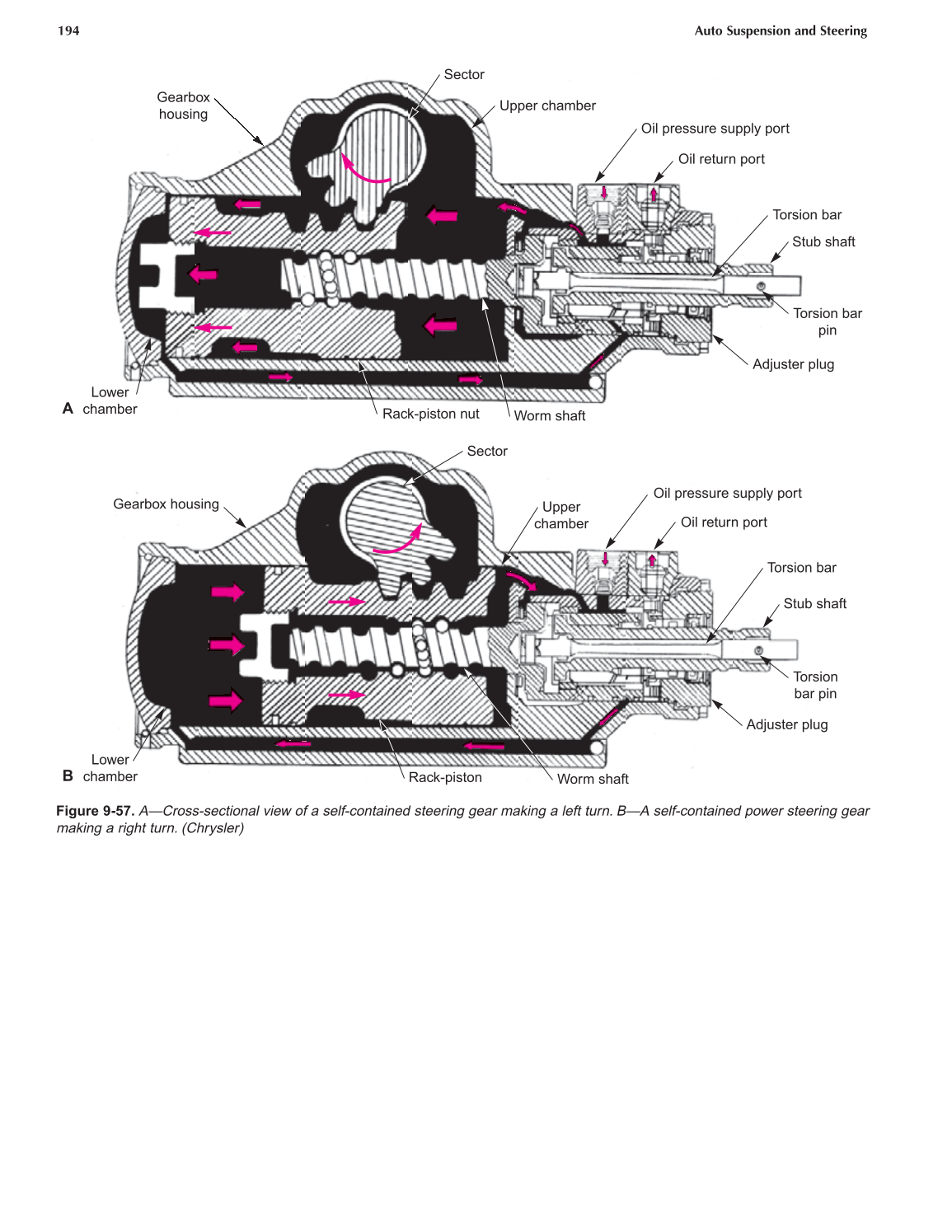

Figure 9-57. A—Cross-sectional view of a self-contained steering gear making a left turn. B—A self-contained power steering gear
making a right turn. (Chrysler)
