8

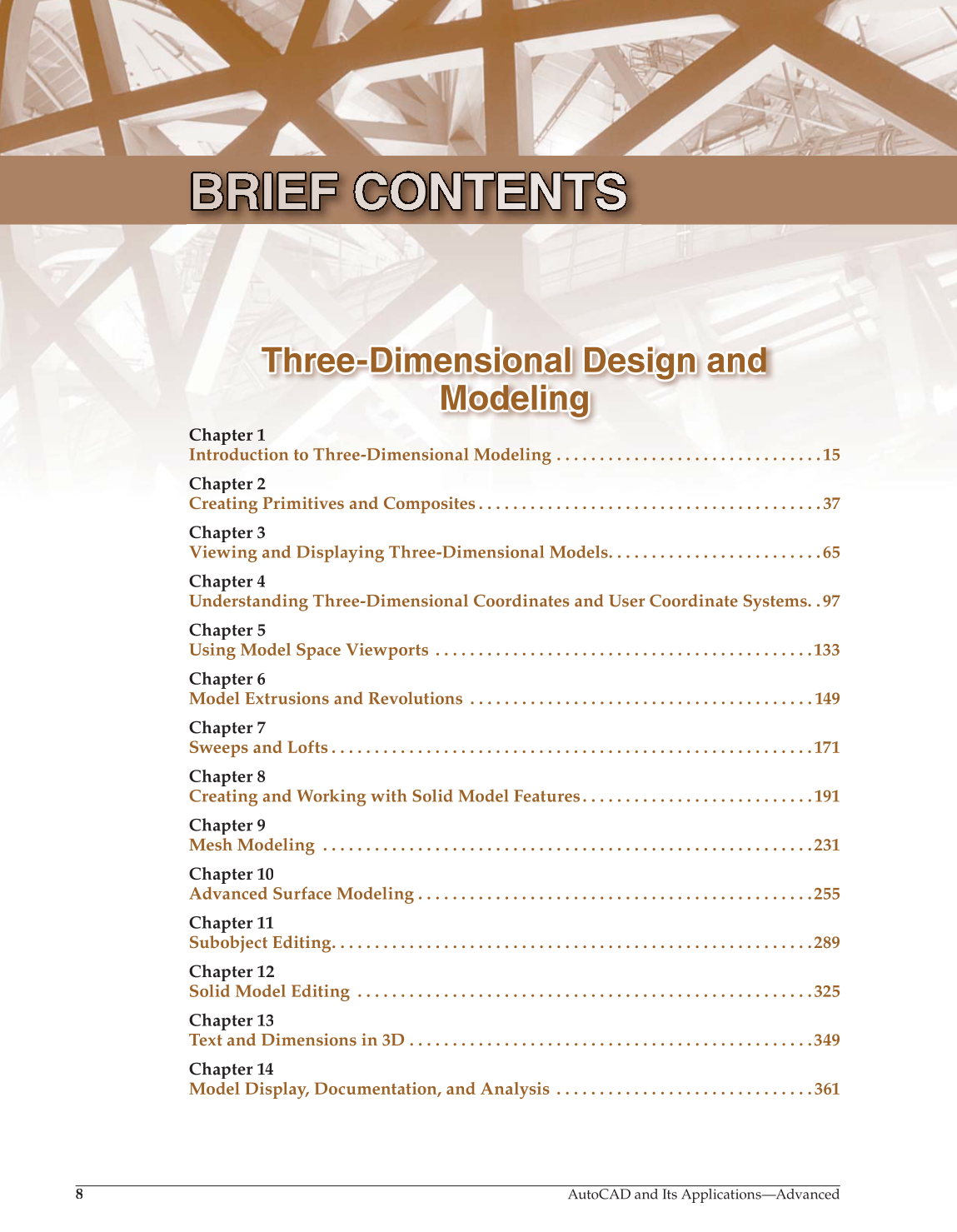

AutoCAD and Its Applications—Advanced
Three-Dimensional Design and Three-Dimensional Design and
Modeling Modeling
C Ch apter ap te 1
Introduction to Three-Dimensional Modeling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Chapter Ch ap te 2
Creating Primitives and Composites . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
Chapter 3
Viewing and Displaying Three-Dimensional Models. . . . . . . . . . . . . . . . . . . . . . . . .65
Chapter 4
Understanding Three-Dimensional Coordinates and User Coordinate Systems. .97
Chapter 5
Using Model Space Viewports . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .133
Chapter
6
Model Extrusions and Revolutions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
Chapter 7
Sweeps and Lofts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
Chapter 8
Creating and Working with Solid Model Features. . . . . . . . . . . . . . . . . . . . . . . . . . .191
Chapter 9
Mesh Modeling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .231
Chapter 10
Advanced Surface Modeling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .255
Chapter 11
Subobject Editing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .289
Chapter 12
Solid Model Editing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .325
Chapter
13
Text and Dimensions in 3D . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .349
Chapter 14
Model Display, Documentation, and Analysis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .361
