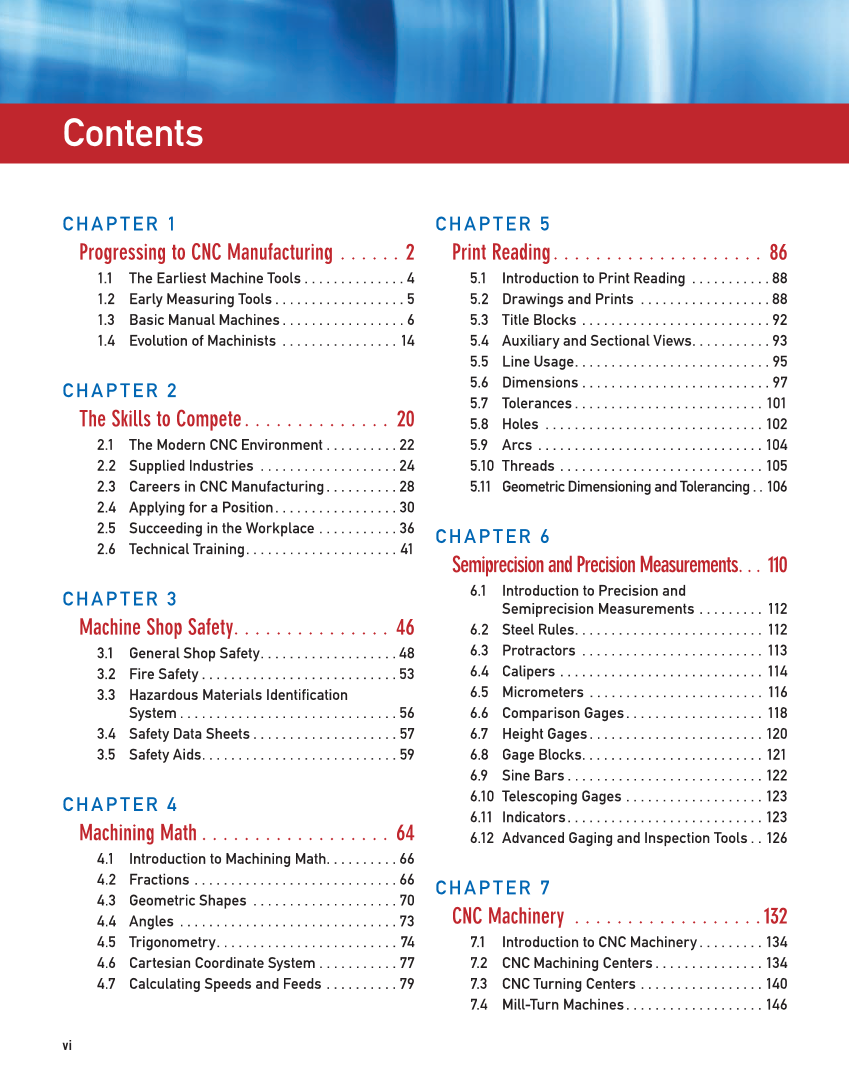

vi Contents CHAP TER 1 Progressing to CNC Manufacturing . . . . . . 2 1.1 The Earliest Machine Tools . . . . . . . . . . . . . . 4 1.2 Early Measuring Tools . . . . . . . . . . . . . . . . . . 5 1.3 Basic Manual Machines . . . . . . . . . . . . . . . . . 6 1.4 Evolution of Machinists . . . . . . . . . . . . . . . . 14 CHAP TER 2 The Skills to Compete . . . . . . . . . . . . . . 20 2.1 The Modern CNC Environment . . . . . . . . . . 22 2.2 Supplied Industries . . . . . . . . . . . . . . . . . . . 24 2.3 Careers in CNC Manufacturing . . . . . . . . . . 28 2.4 Applying for a Position . . . . . . . . . . . . . . . . . 30 2.5 Succeeding in the Workplace . . . . . . . . . . . 36 2.6 Technical Training . . . . . . . . . . . . . . . . . . . . . 41 CHAP TER 3 Machine Shop Safety . . . . . . . . . . . . . . . 46 3.1 General Shop Safety . . . . . . . . . . . . . . . . . . . 48 3.2 Fire Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . 53 3.3 Hazardous Materials Identification System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56 3.4 Safety Data Sheets . . . . . . . . . . . . . . . . . . . . 57 3.5 Safety Aids . . . . . . . . . . . . . . . . . . . . . . . . . . . 59 CHAP TER 4 Machining Math . . . . . . . . . . . . . . . . . . 64 4.1 Introduction to Machining Math. . . . . . . . . . 66 4.2 Fractions . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66 4.3 Geometric Shapes . . . . . . . . . . . . . . . . . . . . 70 4.4 Angles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73 4.5 Trigonometry . . . . . . . . . . . . . . . . . . . . . . . . . 74 4.6 Cartesian Coordinate System . . . . . . . . . . . 77 4.7 Calculating Speeds and Feeds . . . . . . . . . . 79 CHAP TER 5 Print Reading . . . . . . . . . . . . . . . . . . . . 86 5.1 Introduction to Print Reading . . . . . . . . . . . 88 5.2 Drawings and Prints . . . . . . . . . . . . . . . . . . 88 5.3 Title Blocks . . . . . . . . . . . . . . . . . . . . . . . . . . 92 5.4 Auxiliary and Sectional Views . . . . . . . . . . . 93 5.5 Line Usage . . . . . . . . . . . . . . . . . . . . . . . . . . . 95 5.6 Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . 97 5.7 Tolerances . . . . . . . . . . . . . . . . . . . . . . . . . . 101 5.8 Holes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102 5.9 Arcs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104 5.10 Threads . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105 5.11 Geometric Dimensioning and Tolerancing . . 106 CHAP TER 6 Semiprecision and Precision Measurements . . . 110 6.1 Introduction to Precision and Semiprecision Measurements . . . . . . . . . 112 6.2 Steel Rules . . . . . . . . . . . . . . . . . . . . . . . . . . 112 6.3 Protractors . . . . . . . . . . . . . . . . . . . . . . . . . 113 6.4 Calipers . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114 6.5 Micrometers . . . . . . . . . . . . . . . . . . . . . . . . 116 6.6 Comparison Gages . . . . . . . . . . . . . . . . . . . 118 6.7 Height Gages . . . . . . . . . . . . . . . . . . . . . . . . 120 6.8 Gage Blocks . . . . . . . . . . . . . . . . . . . . . . . . . 121 6.9 Sine Bars . . . . . . . . . . . . . . . . . . . . . . . . . . . 122 6.10 Telescoping Gages . . . . . . . . . . . . . . . . . . . 123 6.11 Indicators . . . . . . . . . . . . . . . . . . . . . . . . . . . 123 6.12 Advanced Gaging and Inspection Tools . . 126 CHAP TER 7 CNC Machinery . . . . . . . . . . . . . . . . . .132 7.1 Introduction to CNC Machinery . . . . . . . . . 134 7.2 CNC Machining Centers . . . . . . . . . . . . . . . 134 7.3 CNC Turning Centers . . . . . . . . . . . . . . . . . 140 7.4 Mill-Turn Machines . . . . . . . . . . . . . . . . . . . 146
