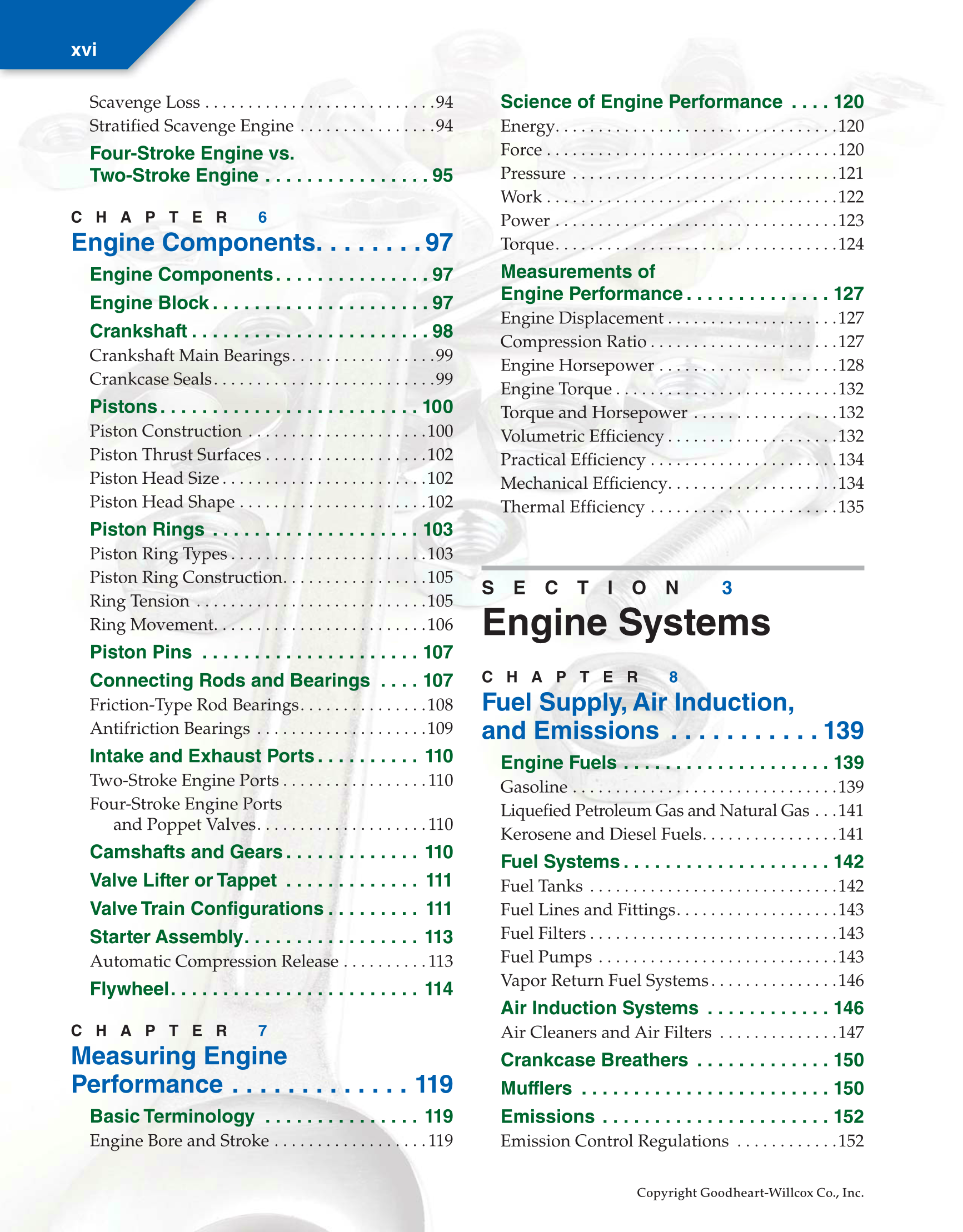

xvi
Scavenge Loss . . . . . . . . . . . . . . . . . . . . . . . . . . .94
Stratifi ed Scavenge Engine . . . . . . . . . . . . . . . .94
Four-Stroke Engine vs.
Two-Stroke Engine . . . . . . . . . . . . . . . . 95
C H A P T E R 6
Engine Components. . . . . . . . 97
Engine Components. . . . . . . . . . . . . . . 97
Engine Block . . . . . . . . . . . . . . . . . . . . . 97
Crankshaft . . . . . . . . . . . . . . . . . . . . . . . 98
Crankshaft Main Bearings. . . . . . . . . . . . . . . . .99
Crankcase Seals. . . . . . . . . . . . . . . . . . . . . . . . . .99
Pistons. . . . . . . . . . . . . . . . . . . . . . . . . 100
Piston Construction . . . . . . . . . . . . . . . . . . . . .100
Piston Thrust Surfaces . . . . . . . . . . . . . . . . . . .102
Piston Head Size . . . . . . . . . . . . . . . . . . . . . . . .102
Piston Head Shape . . . . . . . . . . . . . . . . . . . . . .102
Piston Rings . . . . . . . . . . . . . . . . . . . . 103
Piston Ring Types . . . . . . . . . . . . . . . . . . . . . . .103
Piston Ring Construction. . . . . . . . . . . . . . . . .105
Ring Tension . . . . . . . . . . . . . . . . . . . . . . . . . . .105
Ring Movement. . . . . . . . . . . . . . . . . . . . . . . . .106
Piston Pins . . . . . . . . . . . . . . . . . . . . . 107
Connecting Rods and Bearings . . . . 107
Friction-Type Rod Bearings. . . . . . . . . . . . . . .108
Antifriction Bearings . . . . . . . . . . . . . . . . . . . .109
Intake and Exhaust Ports. . . . . . . . . . 110
Two-Stroke Engine Ports . . . . . . . . . . . . . . . . .110
Four-Stroke Engine Ports
and Poppet Valves. . . . . . . . . . . . . . . . . . . .110
Camshafts and Gears . . . . . . . . . . . . . 110
Valve Lifter or Tappet . . . . . . . . . . . . . 111
Valve Train Configurations . . . . . . . . . 111
Starter Assembly. . . . . . . . . . . . . . . . . 113
Automatic Compression Release . . . . . . . . . .113
Flywheel. . . . . . . . . . . . . . . . . . . . . . . . 114
C H A P T E R 7
Measuring Engine
Performance . . . . . . . . . . . . . 119
Basic Terminology . . . . . . . . . . . . . . . 119
Engine Bore and Stroke . . . . . . . . . . . . . . . . . .119
Science of Engine Performance . . . . 120
Energy. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .120
Force . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .120
Pressure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .121
Work . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .122
Power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .123
Torque. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .124
Measurements of
Engine Performance . . . . . . . . . . . . . . 127
Engine Displacement . . . . . . . . . . . . . . . . . . . .127
Compression Ratio . . . . . . . . . . . . . . . . . . . . . .127
Engine Horsepower . . . . . . . . . . . . . . . . . . . . .128
Engine Torque . . . . . . . . . . . . . . . . . . . . . . . . . .132
Torque and Horsepower . . . . . . . . . . . . . . . . .132
Volumetric Effi ciency . . . . . . . . . . . . . . . . . . . .132
Practical Effi ciency . . . . . . . . . . . . . . . . . . . . . .134
Mechanical Effi ciency. . . . . . . . . . . . . . . . . . . .134
Thermal Effi ciency . . . . . . . . . . . . . . . . . . . . . .135
S E C T I O N 3
Engine Systems
C H A P T E R 8
Fuel Supply, Air Induction,
and Emissions . . . . . . . . . . . 139
Engine Fuels . . . . . . . . . . . . . . . . . . . . 139
Gasoline . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .139
Liquefi ed Petroleum Gas and Natural Gas . . .141
Kerosene and Diesel Fuels. . . . . . . . . . . . . . . .141
Fuel Systems . . . . . . . . . . . . . . . . . . . . 142
Fuel Tanks . . . . . . . . . . . . . . . . . . . . . . . . . . . . .142
Fuel Lines and Fittings. . . . . . . . . . . . . . . . . . .143
Fuel Filters . . . . . . . . . . . . . . . . . . . . . . . . . . . . .143
Fuel Pumps . . . . . . . . . . . . . . . . . . . . . . . . . . . .143
Vapor Return Fuel Systems. . . . . . . . . . . . . . .146
Air Induction Systems . . . . . . . . . . . . 146
Air Cleaners and Air Filters . . . . . . . . . . . . . .147
Crankcase Breathers . . . . . . . . . . . . . 150
Mufflers . . . . . . . . . . . . . . . . . . . . . . . . 150
Emissions . . . . . . . . . . . . . . . . . . . . . . 152
Emission Control Regulations . . . . . . . . . . . .152
