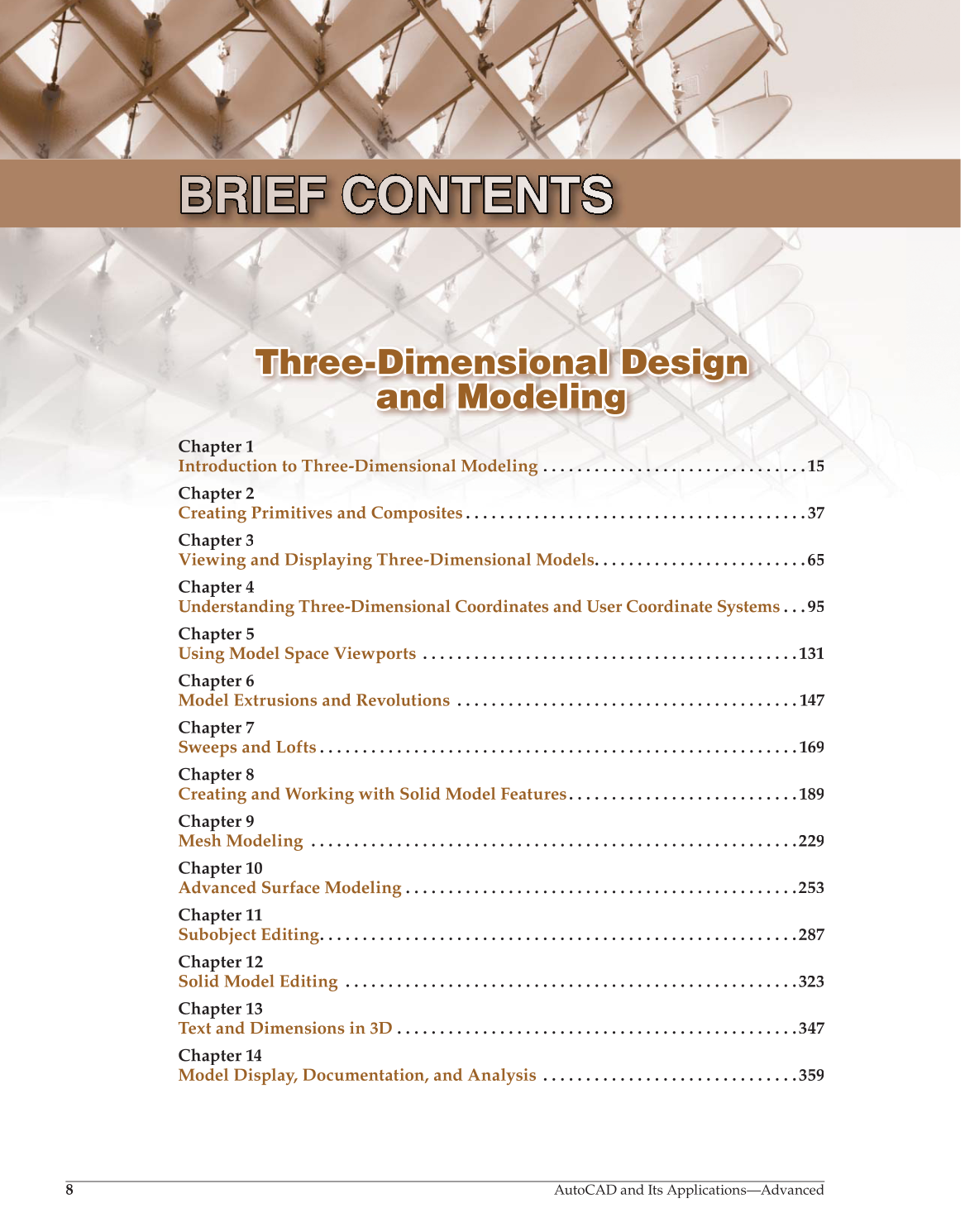

8
AutoCAD and Its Applications—Advanced
Three-Dimensional Design Three-Dimensional Design
and Modeling and Modeling
Chapter Ch a 1 1
Introduction to Three-Dimensional Modeling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Chapter 2
Creating Primitives and Composites
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
Chapter 3 Chapter 3
Viewing and Displaying Three-Dimensional Models. . . . . . . . . . . . . . . . . . . . . . . . . .65
Chapter 4
Understanding Three-Dimensional Coordinates and User Coordinate Systems . . . 95
Chapter 5
Using Model Space Viewports
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .131 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .131
Chapter 6
Model Extrusions and Revolutions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
Chapter 7
Sweeps and Lofts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
169
Chapter 8
Creating and Working with Solid Model Features. . . . . . . . . . . . . . . . . . . . . . . . . . .
189
Chapter 9
Mesh Modeling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .229
Chapter 10
Advanced Surface Modeling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .253
Chapter 11
Subobject Editing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .287
Chapter 12
Solid Model Editing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
.323
Chapter 13
Text and Dimensions in 3D . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .347
Chapter 14
Model Display, Documentation, and Analysis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .359
