Drawing
Problems
-
Chapter
8
Chapter 8 Creating and Working with Solid Model Features
229
5.
6.
∅ .375
∅ .312
.437
∅ .187
∅ .500
∅.625
∅.625
∅.250
∅ 1.750
∅ .125
∅ .562
8 30 ° 30
.875
.500
.250 1.000
1.500
MED .DIAMOND KNURL
2×
45 .062
90°
∅ 3.000
∅ 2.937
∅ 2.375
∅ 2.500

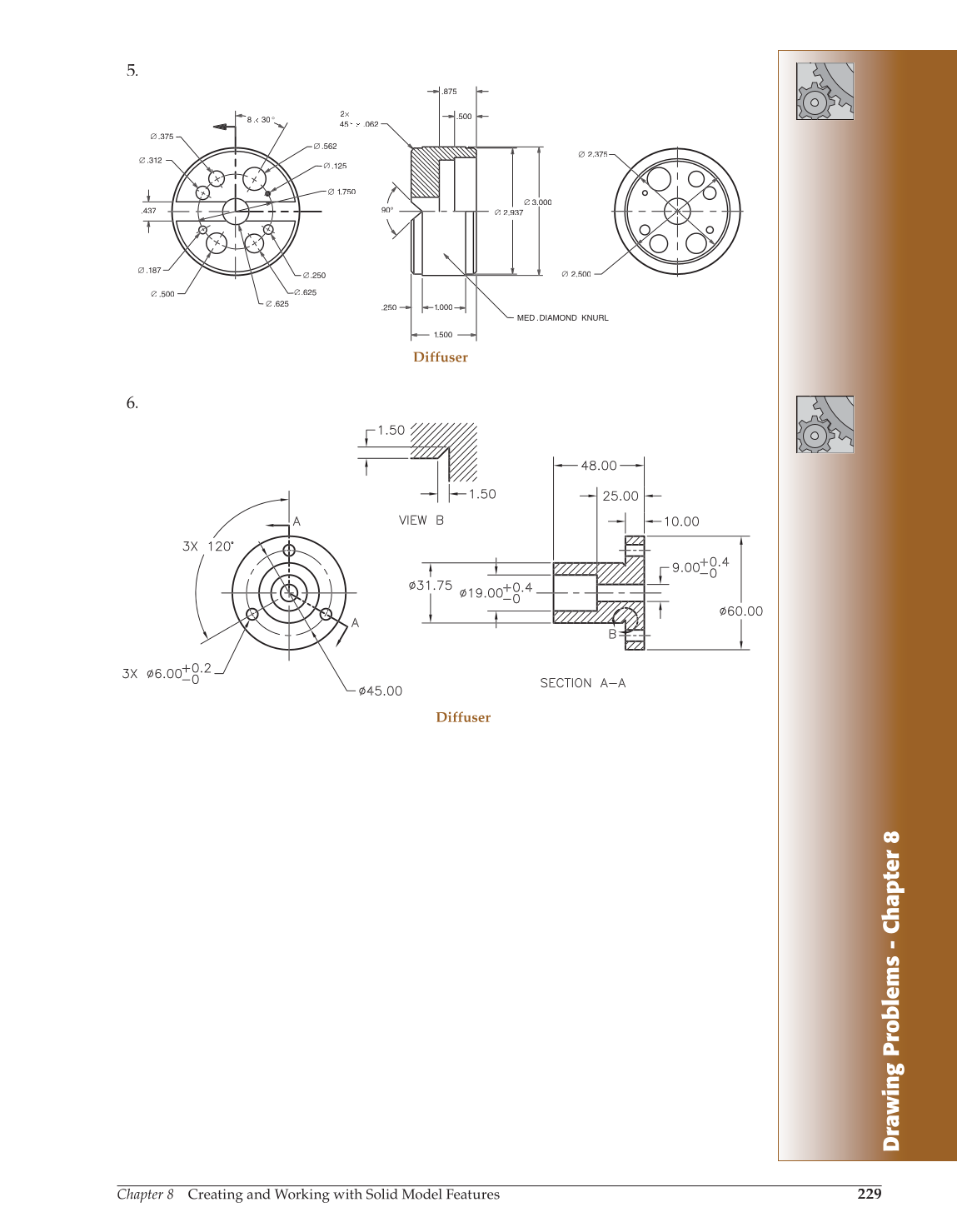

Diffuser
Diffuser
