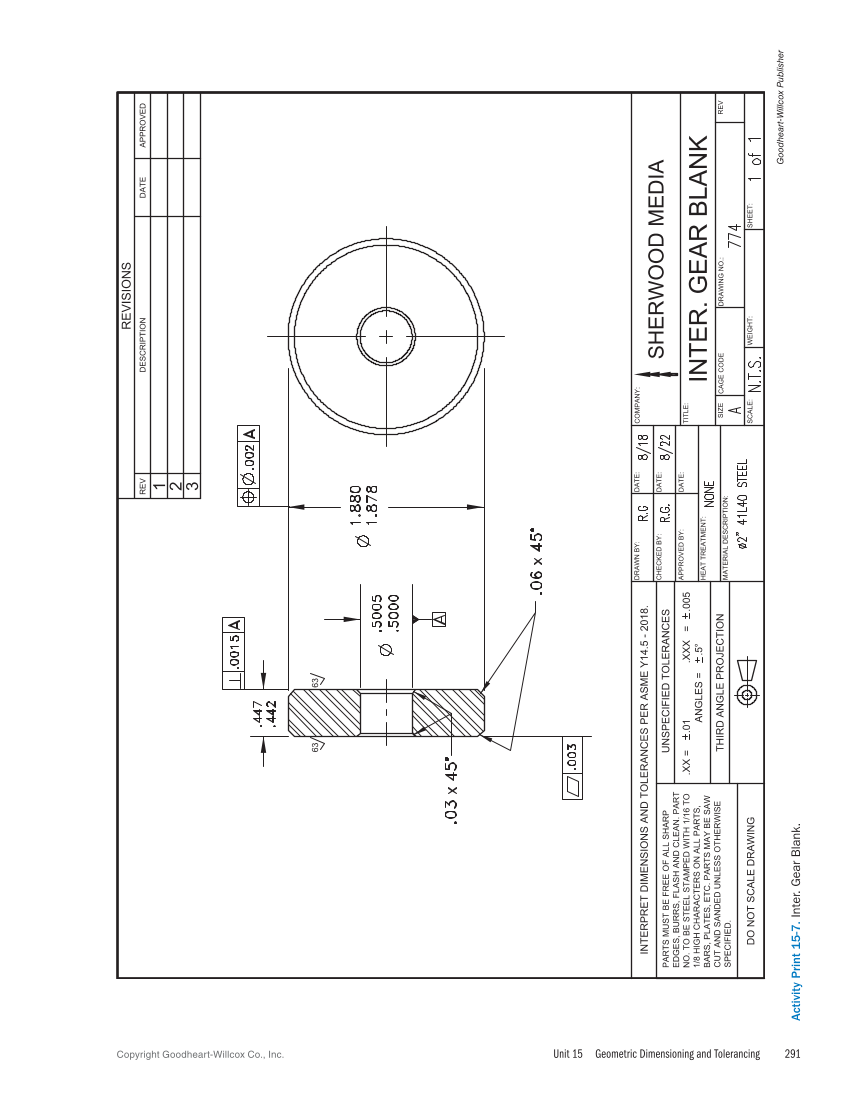

Unit 15 Geometric Dimensioning and Tolerancing 29 1 Copyright Goodheart-Willcox Co., Inc. REV DESCRIPTION DATE 1 2 3 UNSPECIFIED TOLERANCES REVISIONS .XX = .01 ANGLES = .5° .XXX = .005 CAGE CODE DRAWING NO.: SIZE SCALE: WEIGHT: SHEET: REV TITLE: COMPANY: THIRD ANGLE PROJECTION MATERIAL DESCRIPTION: HEAT TREATMENT: APPROVED BY: CHECKED BY: DRAW N BY: DATE: DATE: DATE: INTER. GEAR BLANK SHERWOOD MEDIA PARTS MUST BE FREE OF ALL SHARP EDGES, BURRS, FLASH AND CLEAN. PART NO. TO BE STEEL STAMPED WITH 1/16 TO 1/8 HIGH CHARACTERS ON ALL PARTS, BARS, PLATES, ETC. PARTS MAY BE SAW CUT AND SANDED UNLESS OTHERWISE SPECIFIED. DO NOT SCALE DRAWING INTERPRET DIMENSIONS AND TOLERANCES PER ASME Y14.5 - 2018. APPROVED 63 63 Goodheart-Willcox Publisher Activity Print 15‑ 7. Inter. Gear Blank.
