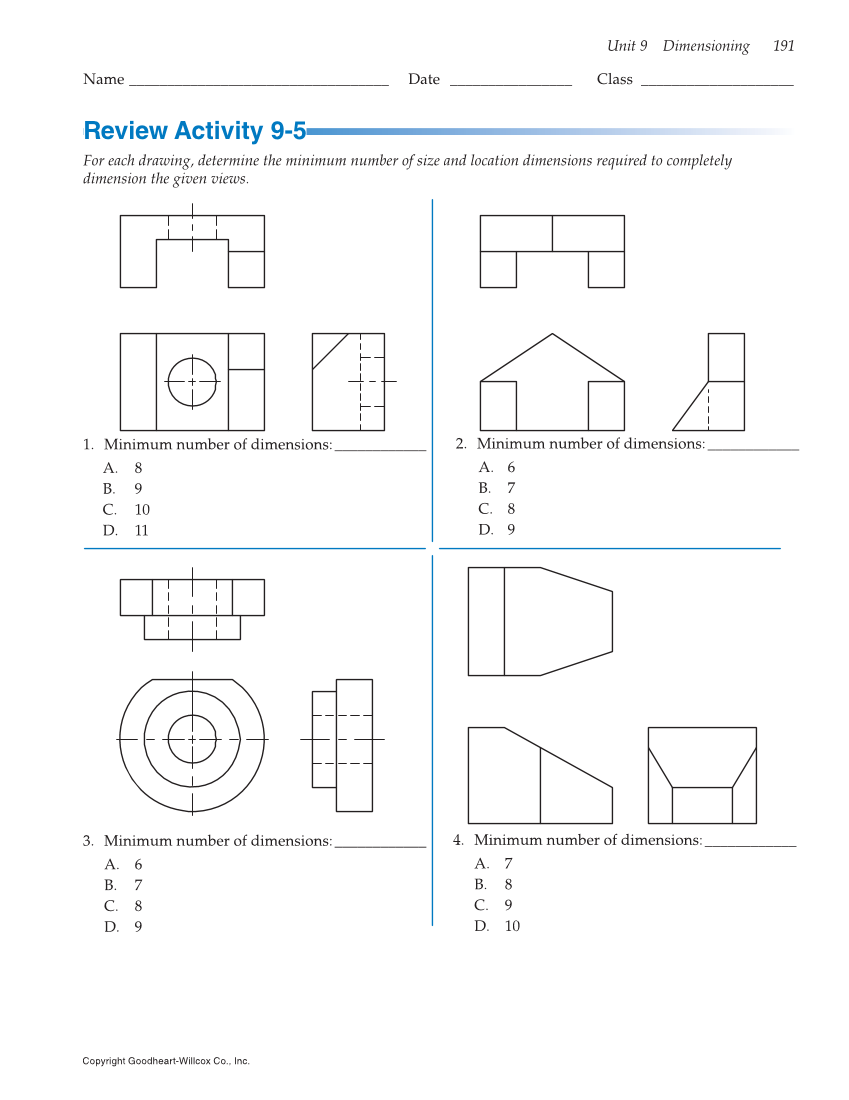

Unit 9 Dimensioning 191 Copyright Goodheart-Willcox Co., Inc. Name __________________________________ Date ________________ Class ____________________ Review Activity 9-5 For each drawing, determine the minimum number of size and location dimensions required to completely dimension the given views. 1. Minimum number of dimensions: ____________ A. 8 B. 9 C. 10 D. 11 2. Minimum number of dimensions: ____________ A. 6 B. 7 C. 8 D. 9 3. Minimum number of dimensions: ____________ A. 6 B. 7 C. 8 D. 9 4. Minimum number of dimensions: ____________ A. 7 B. 8 C. 9 D. 10
